此篇文章是我讀《UML for C++ programmer》的讀書心得，透過書裡的範例，重新整理而成的一篇文章。

本文目錄

類別圖
系統內部的靜態結構
循序圖
實作，物件外部的互動行為
案例圖
系統的外部行為
狀態圖
物件內部變化

類別圖

結合關係

只要在類別內宣告，不管是直接宣告或指標（java骨子裡都是指標，沒有直接宣告這回事，所以在C當作是同一回事。）

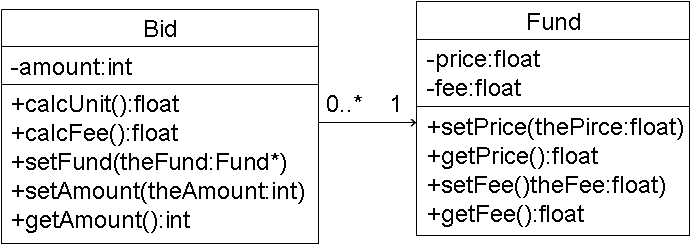

一對一結合關係

class Bid
 {
     Fund fundObj;
};

將Fund類別的物件，當作是Bid類別的Member Variable使用。
類別圖

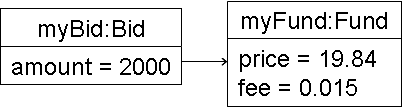

物件圖

一對多結合關係

class Account
 {
     vector<Bid> bidObj;
};

將Bid類別的物件，當作是Account類別的Member Variable使用。
陣列也一樣

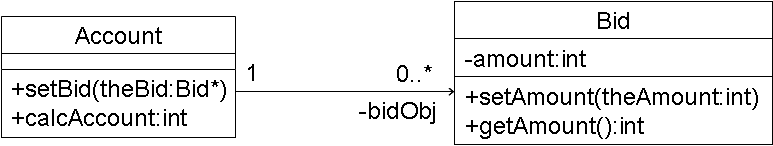

類別圖

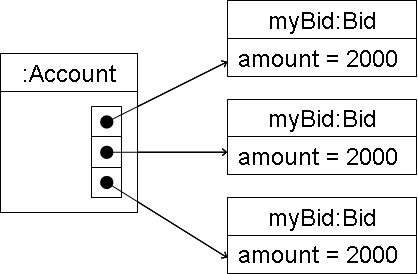

物件圖

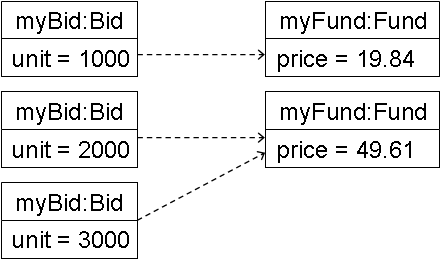

多對一結合關係

class Account
 {
    vector <Bid*> bidObj;
};

將Bid類別的物件，當作是Account類別的Member Variable使用。陣列也一樣

class Bid
{
     Fund fundObj;
};

將Bid類別的物件，當作是Account類別的Member Variable使用。
類別圖

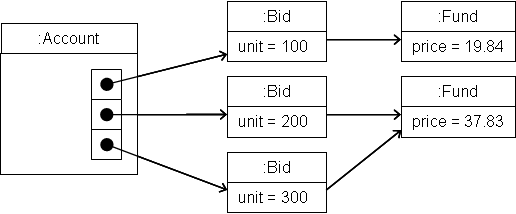

物件圖

組合關係
其實，還有一個聚合關係，不管是組合關係還是聚合關係，差別在於這兩個類別之間，有著「整體-部份」的關係
（在Design Pattern裡，就是組件的那個Pattern？）
聚合關係 - 不會create「部份」類別
組合關係 - 會create「部份」類別

class RegularBid
{
 public:
    void createBidItem( float, Fund );
private:
     vector<biditem> itemObj;
 };

void RegularBid::createBitItem(float theUnit, Fund* theFund)
 {
     BidItem myItem = new BidItem(theUnit);
 }

BidItem和RegularBid之間有著整體 – 部份的關係
將BidItem類別的物件，當作是RegularBid類別的Member Variable使用。
利用Member Function來掌握其生命週期。
類別圖

物件圖

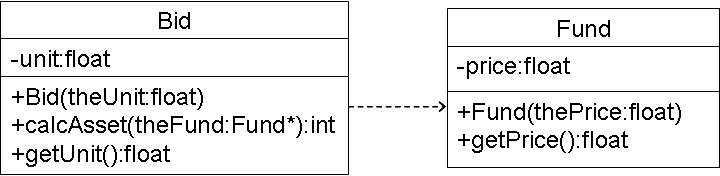

依賴關係
此類別內不宣告該物件，而該物件為參數。

class Bid
 {
     int calcAsset(Fund);
 };

將Fund類別的物件，當作Bid類別中Member Funcion的Parameter使用。

類別圖

物件圖

一般化關係

這就是繼承，其中還有protceted的權限和虛擬函數。

class SingleBid : puclic Bid
 {
 };

SingleBid繼承Bid。

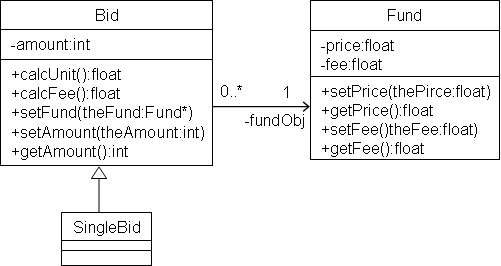

類別圖

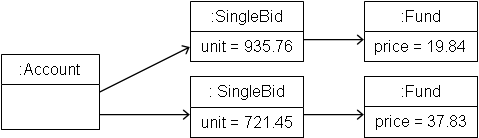

物件圖

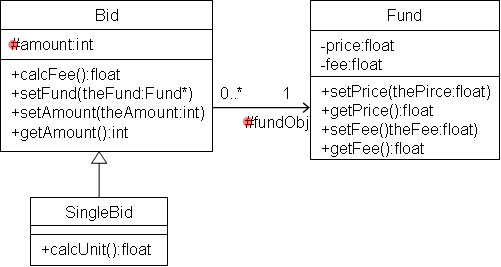

protected權限的一般化關係

class Bid
 {
 protected:
     Fund *fundObj;
     int amount;
  };

Bid裡的funObj和amount設定成protected的權限，提供繼承類別(SingleBid)的存取權限，並且不屬於公開。。

class SingleBid : puclic Bid
{
 };

SingleBid繼承了Bid。

類別圖

物件圖

有虛擬函數的一般化關係

class Bid
 {
 public:
     virtual int calcAsset() = 0;
     virtual float getUnit() = 0;
};

Bid裡的calcAsset()和getUnit()設定為(純)虛擬，提供繼承類別(SingleBid)重新定義該Member function的實作。

class SingleBid : puclic Bid
 {
 public:
     int calcAsset();
     float getUnit();
 };

SingleBid繼承了Bid，重新定義caclAsset()和getUnit()兩個Member function，因為虛擬所以可以透過Bid呼叫SingleBid的Memberfunction實作內容。

類別圖

物件圖

循序圖

循序圖與類別圖的耦合

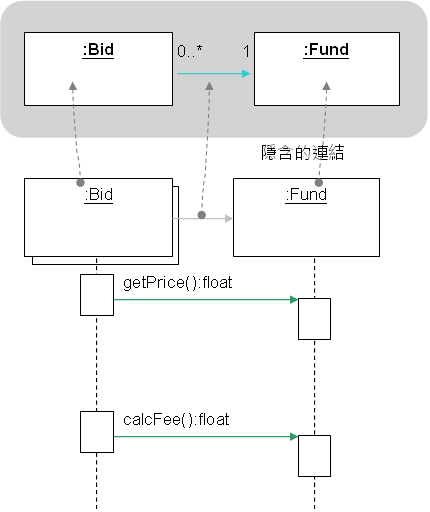

結合關係

class Bid
{
     Fund fundObj;
};

float Bid::calcUnit()
 {
     thePrice = funObj->getPirce();
 }

float Bid::calcFee()
 {
     theFundFee = fundObj->getFee();
 }

結合關係

class Account
{
     vector<Bid> bidObj;
};

int Account::calcAmount()
 {
     for( int i = 0; i < size; i)
         theAmount += bidObj[i]->getAmount();
}

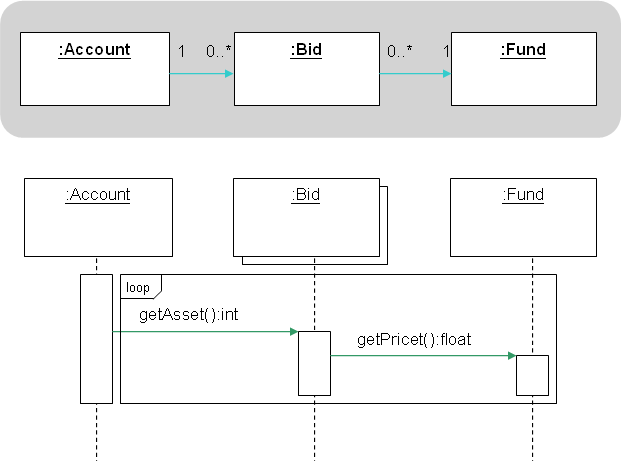

結合關係

class Account
{
     vector<Bid*> bidObj;
};

int Account::calcAsset()
 {
     for( int i = 0; i < size; i++)
        theAsset += bidObj[i]->getAsset();
}

class Bid
 {
     Fund fundObj;
};

int Bid::calcAsset()
 {
     return unit * funObj->getPrice();
}

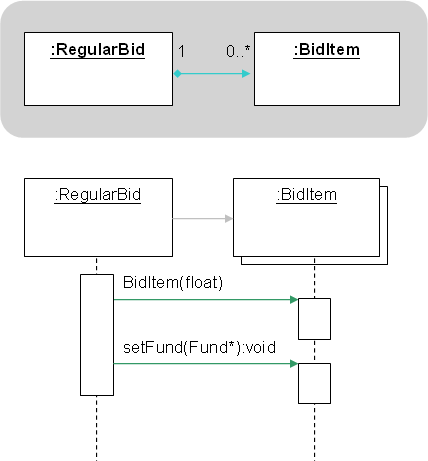

組合關係

class RegularBid
 {
 public:
     void createBidItem( float, Fund );
private:
     vector itemObj;
 };

void RegularBid::createBitItem(float theUnit, Fund* theFund)
 {
    BidItem myItem = new BidItem(theUnit);
     myItem->setFund(theFund);
     itemObj.push_back(myItem);
 }

依賴關係

class Bid
 {
     int calcAsset(Fund);
};

int Bid::calcAsset(Fund* theFund)
 {
    return unit * theFund->getPrice();
}

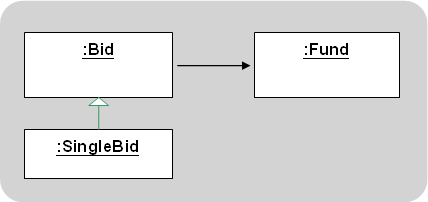

一般化關係

class SingleBid : puclic Bid
{
 };

循序圖和.cpp的實作

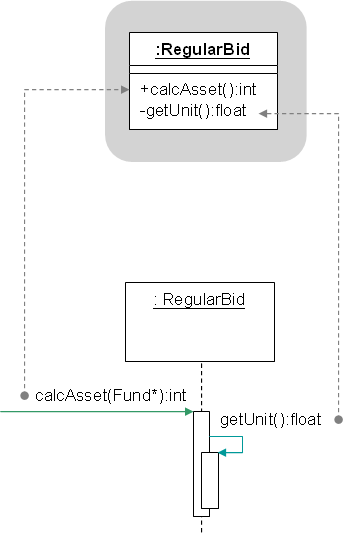

private操作

class RegularBid
{
 public:
     int calcAsset(Fund*);
 private:
    float getUnit();
};

int Bid::calcAsset(Fund* theFund)
{
    return getUnit() * theFund->getPrice();
}

protected操作

class Bid
{
 public:
    virtual int calcAsset(Fund*) = 0;
 private:
     float getUnit();
};

class RegularBid : public Bid
 {
     int calcAsset(Fund*);
 };

int RegularBid::calcAsset(Fund* theFund)
{
    return getUnit() * theFund->getPrice();
}

new操作

class Account
{
 public:
      Account();
};

int main()
 {
    Account* myAccount  = new Account();
}

delete操作

class Account
{
public:
    ~Account();
};

int main()
{
    delete myAccount;
}

通訊圖

可透過轉檔的方式，從循序圖轉成通訊圖
通訊圖 = 序號 + 循序圖

案例圖

參考《架站前一定要上的10堂課》裡的sitepath diagram

狀態圖

參考電機電子的FSM
