給平面設計師的: 出尺寸稿?怎麼出?

「平面設計師不熟悉書面和螢幕 之間的關係」
前端工程師說

尺寸圖,就是設計師提供前端工程師的藍圖,包含所有畫面上會使用到的對齊與距離,最完美的境界是「照圖施工,保證成功」。

給尺寸圖之前

在傳送尺寸圖之前,設計師是否有向工程師提問「哪些距離是你要用的」

製作尺寸圖時

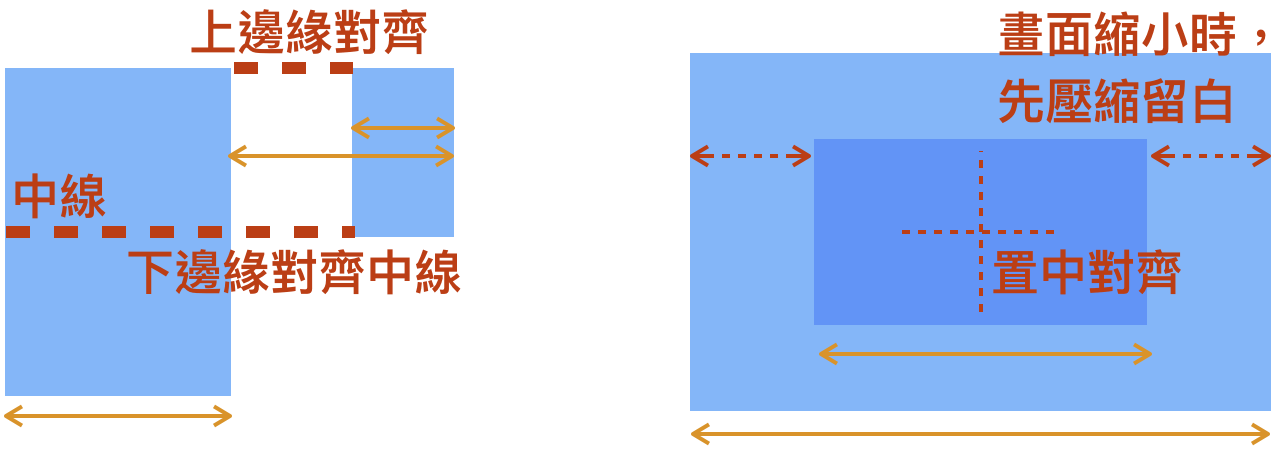

除了標示工程師需要的距離之外,還需要標示上設計師心中的排版方式,任何能表示心中想法的都可以用上。

  • 用「虛線」表示對齊
  • 用文字說明「置中」
  • 用文字說明「幾行」

任何可以表示意念的都可以。
規格可以量化、對齊,品味上的可以用文字描述。

為什麼這麼做

由於平面設計師對於切版不熟,所以任何螢幕元素的運作方式完全不會有任何概念。這個也是切版的根本(會了就會切版了),在此要求設計師「心神領會」工程師會用上的距離,跟本就是通靈行為。

如果真的是如此,那就像是建築師一樣厲害了,設計師找前端不過也是代工而已。

所以,工程師必須要回答「哪些是需要的距離」讓設計師標示在尺寸圖上。
(如上圖橘色線)
