¶自組工業風水管晒衣架

話不多說，先上最後組裝的的縮時攝影。

¶設計圖

一開始萌生這個專案，是因為這部影片

但是這個設計我有再做修改，讓料的變化性變小一點，增加擴充性。

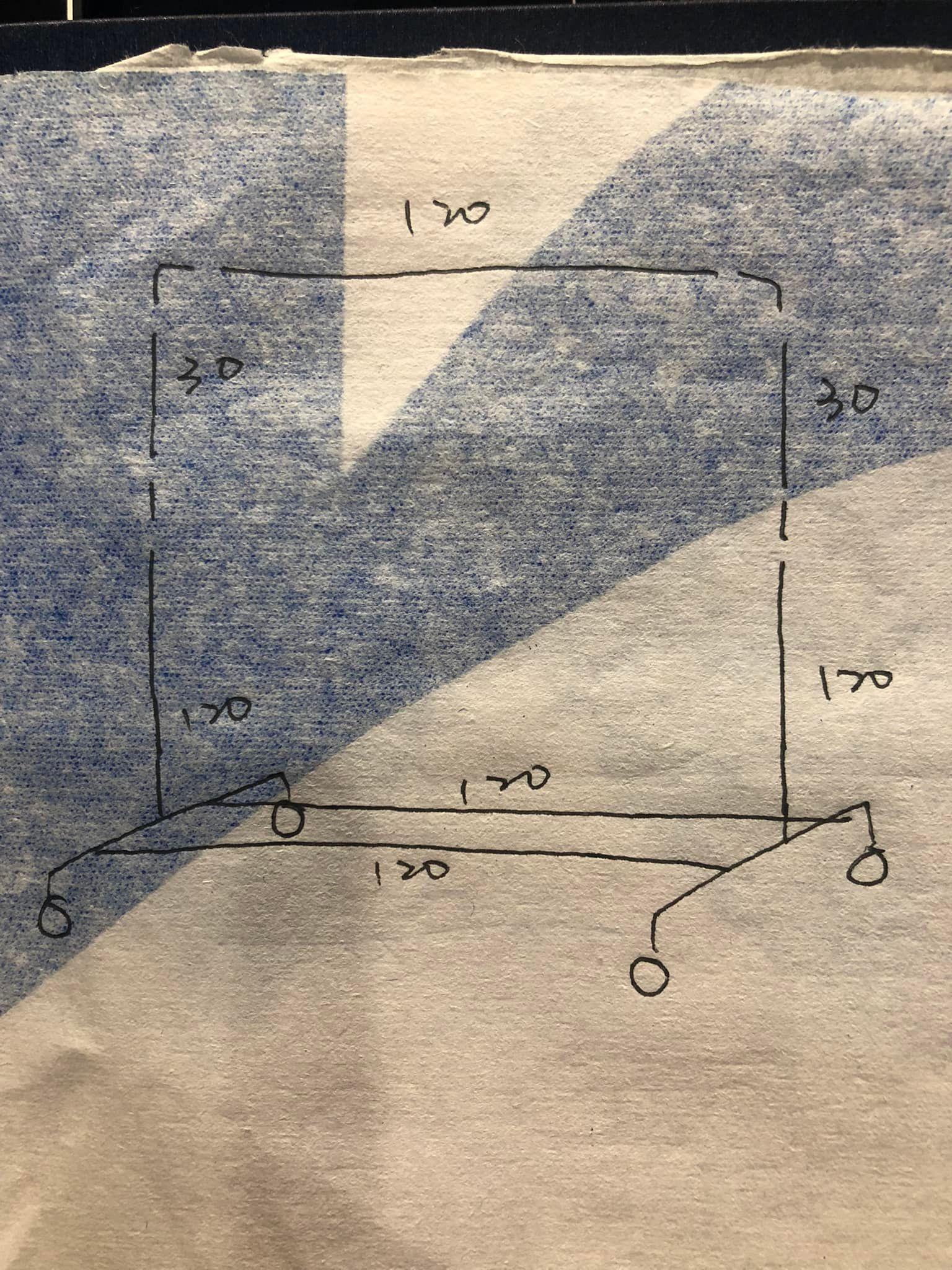

整體設計

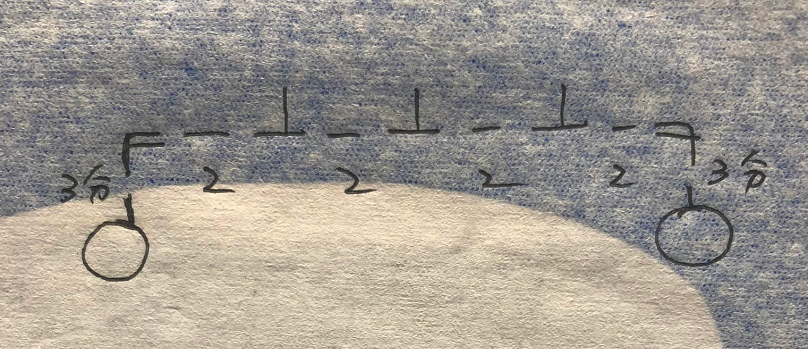

腳部的設計

既然有了設計稿，我們就可以列出料號表，進行備料了

¶備料

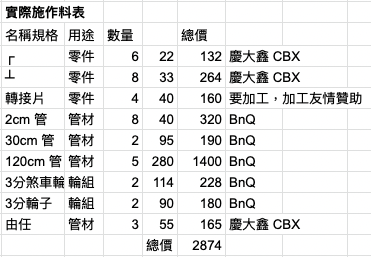

公佈一下最後實作的材料表與價格。

管徑都是 6分管

這其中買貴的原因如下

1. 沒有想要自己噴漆，所以全部都買原本就噴好的 (較貴一點)
   • 還要弄一個噴漆環境，還有它的防護器材
   • 新房子，怕噴到變黑黑的，要清很麻煩
2. 要加上輪子，輪子買得有點貴
3. 管材沒有先經過嚴格的比價 (後面會附上嚴格比價的圖表)

¶術語

Nipple 立布 就是螺紋接管，常見的有鍍鋅管、錏管、白鐵管

規格介紹:

• 錏管：採用電鍍鋅板方式製作，其鍍鋅膜較薄，而會稱為錏管是因為錏是日語"鋅"之近似音。
• 鍍鋅管(熱浸鍍鋅管)：顧名思義是採取熱浸方式鍍鋅，

其鍍鋅膜較厚，鍍鋅量高3倍。
※ 防鏽年限：鍍鋅管(約30年)比錏管(約10年)大約多３倍。

union 由任、由令，就是活動接頭

Busin 卜申，補心，就是管牙轉接環。

三通、四通，立體三通…
彎頭、90 度彎頭、45度彎頭…

管徑常見規格有 6分、4分，這算是台語的俗稱。
是英制的 6/8 與 4/8，只是標示時會約分成 3/4、1/2。

¶輪子規格的問題

一開始的設計圖，在最底下接輪子的地方，我原本想說用 6 分轉 3 分的彎頭管，就可以接到 3 分螺牙的輪子。超帥！

確實也買到了，但買到也是問題的開始！因為對工業尺寸不熟悉，以為這個 3 分 = 那個 3 分

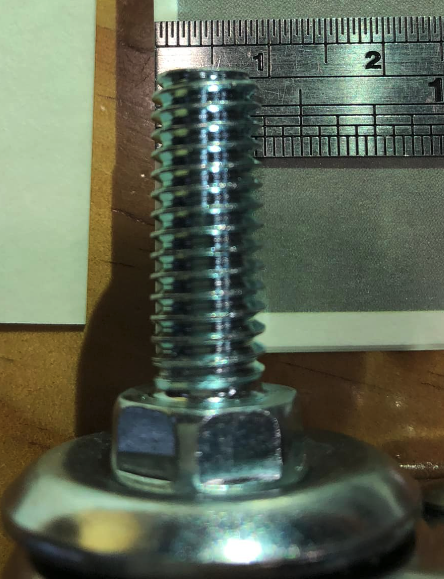

螺牙量出來，大約就是 3 分 (3/8 inch)，大約 95mm

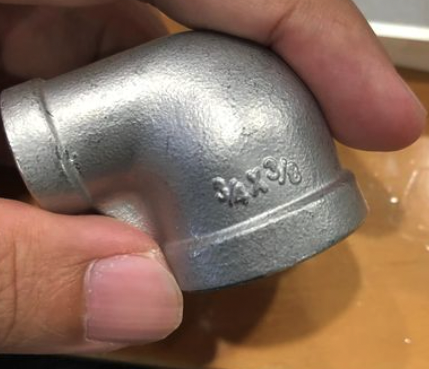

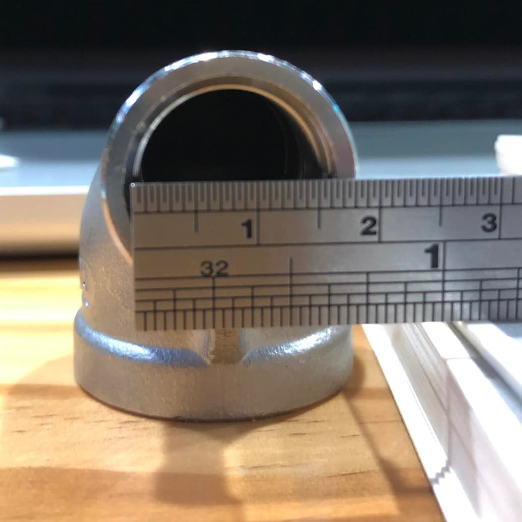

異徑彎管標示 3/4x3/8 就是 3 分轉 6 分，大約 160mm
難道？這個 3 分，不是那個 3 分嗎？

我跑去問了我以前認識的機械工程師學長，他舉了一個我聽得懂的例子跟我解釋

「這兩個是完全不同的東西，就像你想把 HDMI 接到 USB 一樣」

我秒懂！

後來找了 Youtube 來看

管牙的規格介紹

螺牙的規格介紹 (尤其是英制牙)

這幾篇看完，了解了這是兩個世界，但問題就是我希望串起這兩個世界呀！QQ

其中，也有找過要使用卜申，但是我學長告訴我「這還是管牙世界裡的東西」

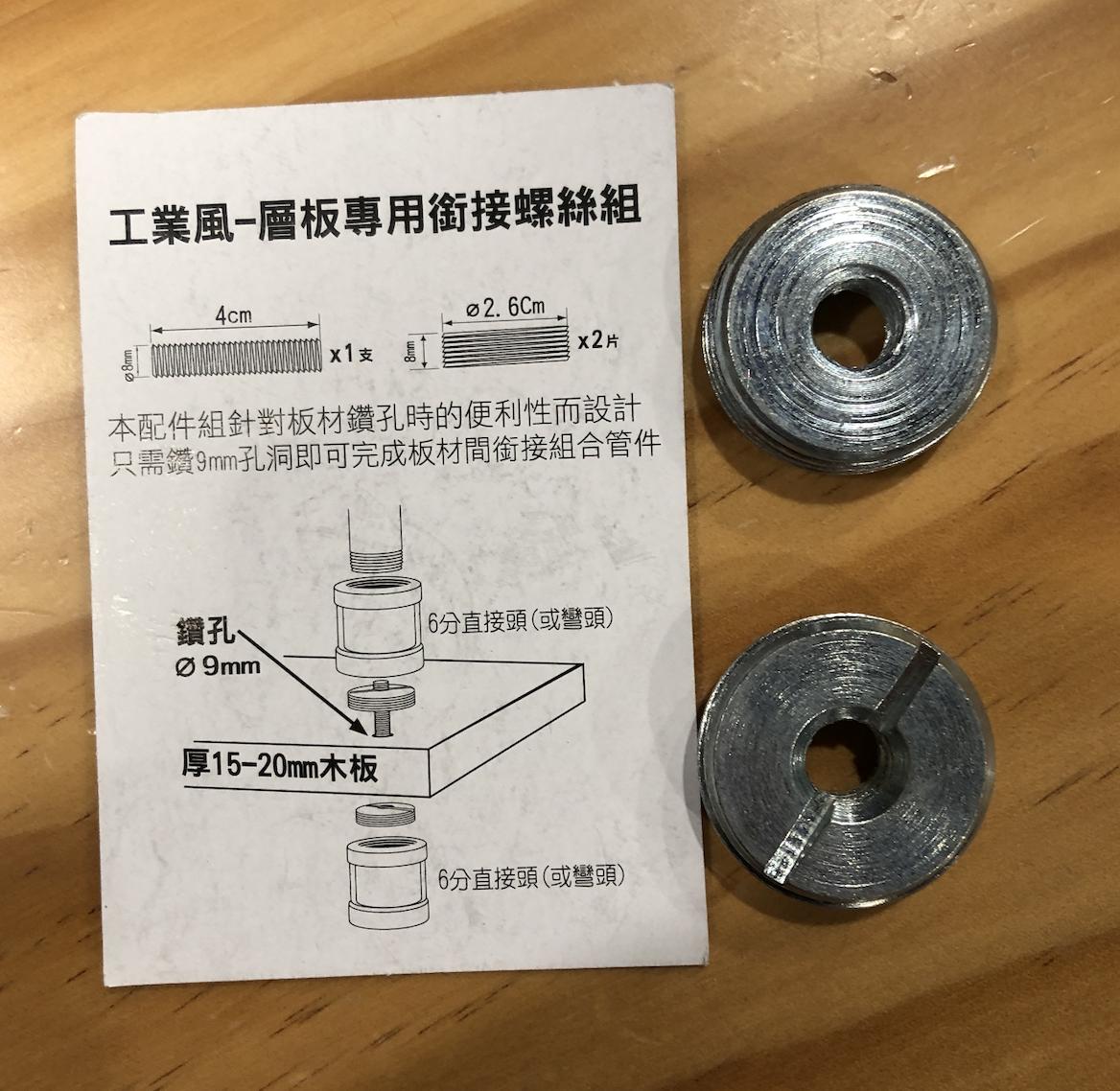

後來發現偉大的 B&Q 有做了一個轉接片，可以將 6 分轉成 2 分螺牙 (跟據老司機單位表，2 分螺牙 = M6)

所以，我最後就買這一組，回去找朋友攻牙 (因為我的輪子已經買了)

搞錯英制管牙與公制螺牙而碰到的難題，最後解決了。
這個問題是發生在 6 分牙的管牙上，這個問題跑了四條路

1. 買 6 分轉 3 分的管，以為可以 3 分對 3 分接上，所以是英制DN10 對公制 M10 ，買完才知道，原來需要轉接頭。
2. 如果是用 6 分管牙的對接螺牙，就要類似卜申(補心)的作法。
3. 但是 3 分螺牙，直徑類似 1 分管牙，但是 1 分管牙的牙距比 3 分螺牙還要細，所以無法直接對接。而且，卜申是英制對英制。
4. 英制對公制，不好找標規品。感謝學長幫我查詢規格，是否有好買到的標規品可以對接。(可惜太難買到了 QQ)
5. 買零件攻牙。感謝朋友家的東泰皮帶輪行，友情贊助攻牙服務

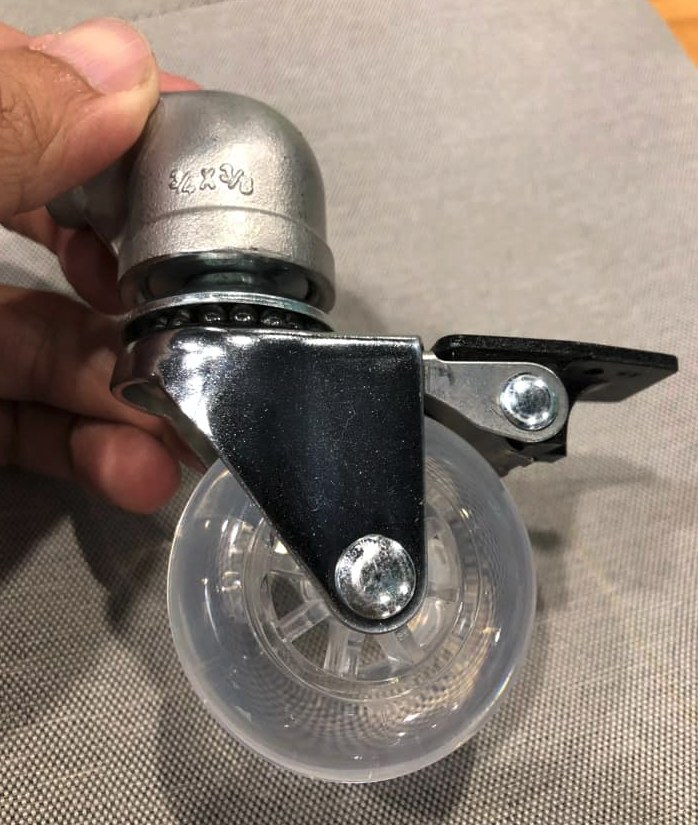

試組一下 6 分牙接輪子 (最後沒有使用這個異徑彎頭，另外買了 6 分彎頭)

不然 B&Q 其實有一款輪子是 2 分牙，可以直上，輪子看起來是給鉻鉬鋼波浪層架專用，一般五金行的工業輪賣的， 3 分 (M10) 螺牙的選擇多很多。

另外，網路上有賣現成的輪子可以接上 6 分管，都滿貴的。

網路上關於組裝水管晒衣架，還有這一篇文章，而且這一篇很強，超推薦看

• 買由任的理由
• 提供兩個接上輪子的做法

也就是因為這篇文章，臨時再改一次設計，補買了由任。
也為了避免接合產生的誤差，所以一次買三顆，讓接起來的管子有相同的延長長度，就可以避免太多的誤差產生。

¶齊料點

6/2 下單到貨，買一些管子的彎頭、三通頭的轉接部份。

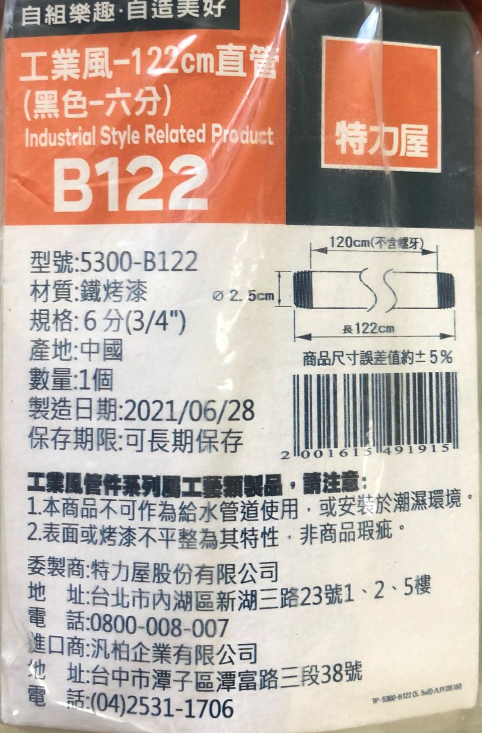

6 月底到 B&Q 買管材一個月之後還沒有組裝，導致無法退換貨 (不然原本 122cm 想換 152cm的管子)
7 月 10 日 齊料點！花了接近一個月的時間，解決備料規格上的問題。

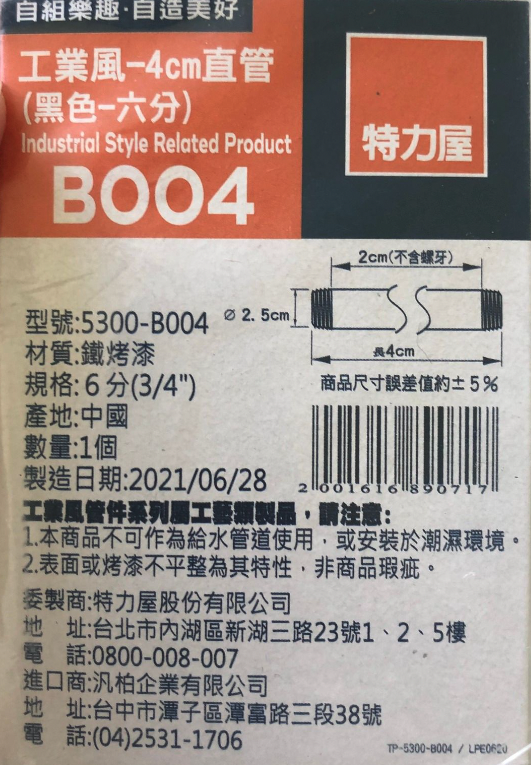

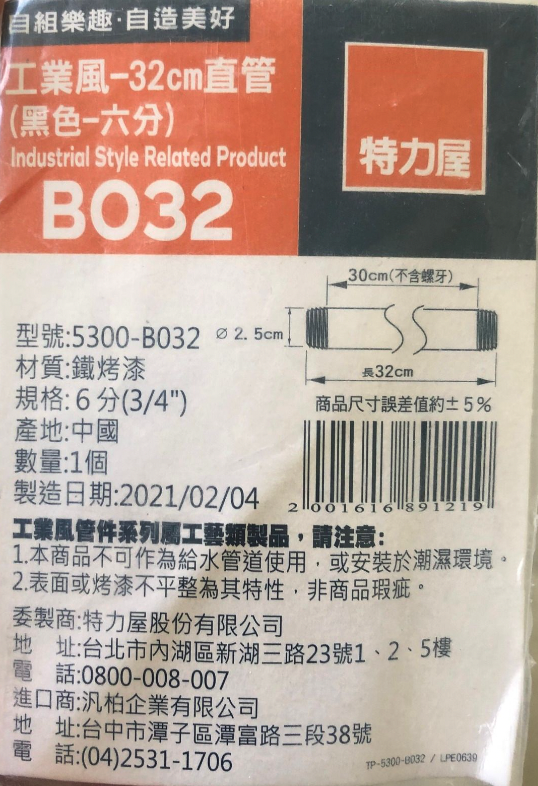

立布以下長度含牙的部份

輪子

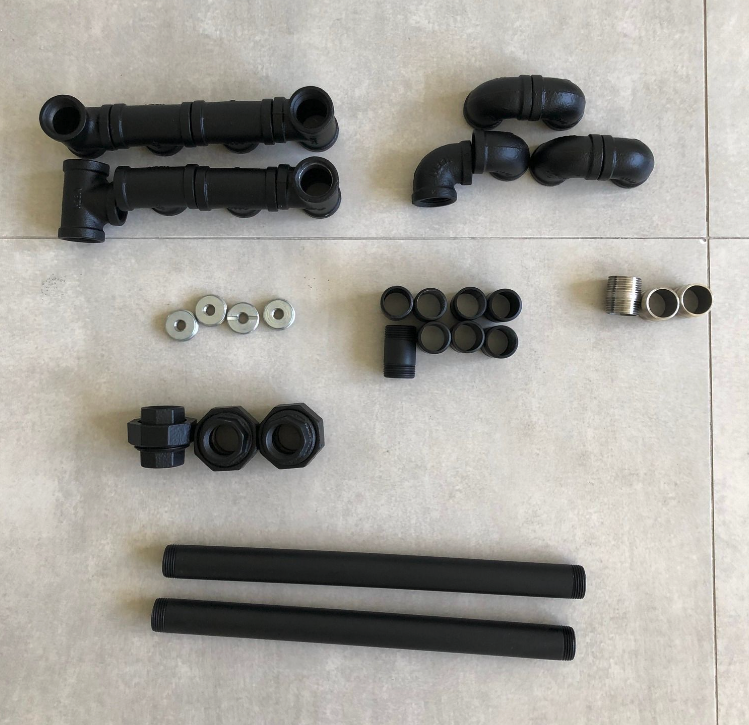

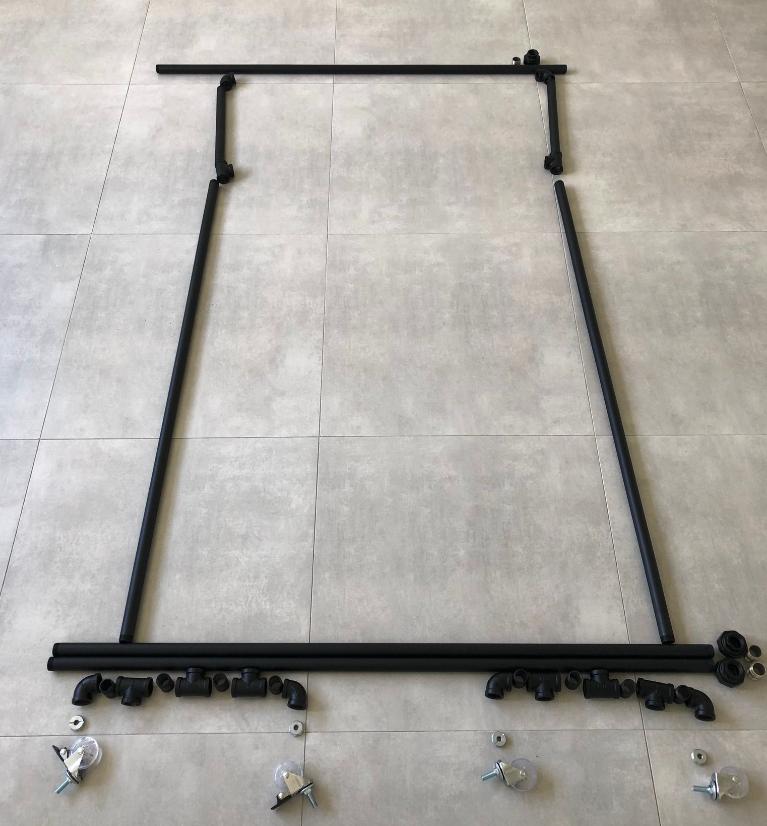

並附上假組的樣子

可能的問題
接下來可預測的一個的危機，就是平牙與錐形牙的問題。XDD
後來的確遇到這個問題，但是算是小問題，小小的逼一下，硬鎖是可以解決的
不過要硬鎖，要有管鉗。(專用工具，是用來節省遇到問題的時間)

¶最後

組裝起來，其實還是有點搖，確實是因為沒有缺氧膠或止洩帶，因為管牙鎖緊的方向，不見得是我們想要的方向，所以需要在我們要的方向將管牙的空隙給填滿，才可以避免小小的公差產生在水管傢俱上。
